多级离心泵平衡盘间隙标准

根据水泵设计标准，多级离心泵平衡盘间隙一般在0.05~0.15mm之间，取0.10mm为宜。

        结构原理：

       多级离心泵叶轮布置为同一方向，叶轮承受的轴向力也都是朝同一方向的，为了平衡多级离心泵轴向力，设置了一个专门的轴向力平衡机构，包括平衡盘、平衡环(平衡环套)、平衡管等。

        作用原理：

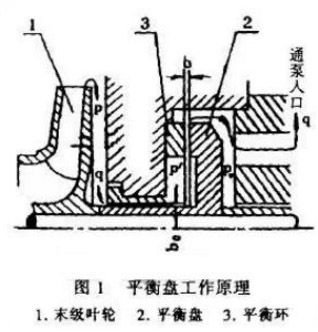

       高压水由间隙b0对平衡盘产生一个向右的推力，导致转子部件向右移，打开平衡盘，产生一个b的间隙，高压水进入平衡室以后，再通过平衡管回流到水泵入口，当叶轮向左的合力和向右的推力平衡时，转子部件就不再移动，水泵就达到了稳定的运行状态。

        结构特点：

       平衡水泵轴向力，泵内水流介质瞬时变化，平衡盘开度也随之变化，转子部件随时处于窜动状态，达到动态平衡。
