特点/产品优势
经过效率优化的激光焊接 2D / 3D 水力部件采用了流通和脱气优化措施
防腐蚀叶轮、导轮和蜗壳
经过流量优化和 NPSH 优化的水泵壳体
易于维护的结构装有极为坚固的联轴器护罩
水泵获得饮用水许可，接触介质的零件由不锈钢制成（EPDM 型）
- Helix V
结构型式
不带自吸的高效高压多级离心泵采用立式结构，带有串联接口
应用
设备/功能
型号代码
示例：
Helix V(F) 2202/2-1/16/E/X/KS/../1-400-50/-38FF265
Helix V(F)
串联结构形式的立式高压多级离心泵
(F) = 经 VdS 认证的水泵规格
22
输送流量，单位：m3/h
02
叶轮数量
2
修正的叶轮数量（可选）
1
水泵材料
1 = 水泵壳体 1.4301 (AISI 304L) 水力部件 1.4307 (AISI 304L)
2 = 水泵壳体 1.4409 (AISI 316L) 水力部件 1.4404 (AISI 316L)
3 = 水泵壳体 EN-GJL-250（KTL 涂层）水力部件 1.4307 (AISI 304L)
4 = 直联泵壳体 EN-GJL-250（KTL 涂层）水力部件 1.4307 (AISI 304L) [仅 Helix VE 22.. 及更大型号]
16
最大工作压力，单位：bar
16 = 16 bar（PN 16 法兰）
25 = 25 bar（PN 25 法兰）
30 = 30 bar（PN 40 法兰）
E
密封类型 E = EPDM V = FKM
X
"X-Care" 特殊规格
K
集装式机械密封
S
联轴器护罩位于带水泵进水口和出水口的支线上。
1
1 = 单相（交流电）
无 = 三相（三相交流电）
400
连接电压，单位：V
50
频率，单位：Hz
-38FF265
电机轴直径 - 联接架尺寸（不带电机的水泵规格）
..
选配

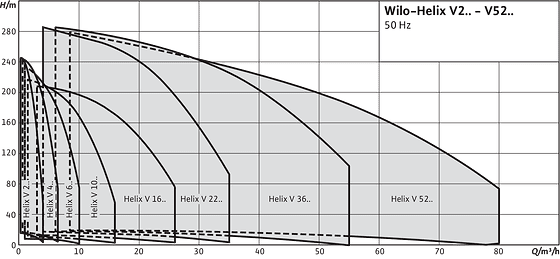

技术数据
材料
Helix V 2、4、6、10、16:
标准规格
针对腐蚀性液体
Helix V 22、36、52:
标准规格
针对腐蚀性液体
类型
出厂状态
Helix V 高压多级离心泵
安装及操作说明
Helix V 2 - 16（带椭圆法兰的 PN 16 型）：不锈钢配对法兰配有相应的螺钉、螺母和密封垫
可根据要求针对特定条件调整水泵（例如电机保护、电机能效等级 IE4、Wilo-Helix 水泵经过 VdS 认证、ATEX、扩展环境温度范围）。
Helix 结构系列还提供集成变频器
蜗壳、叶轮、导向叶片装置由不锈钢 1.4404(AISI 316L) 制成
水泵壳体：所有接触介质的组件由不锈钢铸件 1.4409 (AISI 316L) 制成；活套法兰由 KTL 涂层的灰口铸铁 EN-GJL 250 制成，用于 Helix V 22/EN-GJS 400 用于Helix V 36-52。
不锈钢 1.4301 底座 (AISI 304)
轴采用不锈钢 1.4404 (AISI 316L) 或 1.4462 (AISI 318LN) 制成（具体取决于结构形式）
机械密封 1.4404(AISI 316L) 下方的套筒
FKM 制成的 O 形圈（根据要求提供 EPDM 密封垫）
不锈钢 1.4404 压力罩 (AISI 316L)
蜗壳、叶轮、导向叶片装置由不锈钢 1.4307(AISI 304L) 制成
水泵壳体由不锈钢 1.4308 (AISI 304)或 KTL 涂层的铸铁 EN-GJL 250 制成，活套法兰由 KTL 涂层的灰口铸铁 EN-GJL 250 制成，用于 Helix V 22/EN-GJS 400 用于Helix V 36-52。
轴采用不锈钢 1.4057(AISI 431) 制成
机械密封 1.4404(AISI 316L) 下方的套筒
由 EPDM 制成的 O 形圈（根据要求提供 FKM 密封件）
外套筒由不锈钢 1.4301(AISI 304) 制成
叶轮、蜗壳和导向轮由不锈钢 1.4404 (AISI 316L) 制成
水泵壳体由不锈钢 1.4404 (AISI 316) 制成
轴采用不锈钢 1.4404 (AISI 316L) 或 1.4462 (AISI 318LN) 制成（具体取决于结构形式）
机械密封 1.4404(AISI 316L) 下方的套筒
FKM 制成的 O 形圈（根据要求提供 EPDM 密封垫）
外套筒采用不锈钢 1.4404 (AISI 316L) 制成
叶轮、蜗壳和导向叶片装置由不锈钢 1.4307 (AISI 304L) 制成)
水泵壳体由不锈钢 1.4301 (AISI 304) 制成
底座和联接架由 EN-GJL-250（KTL 涂层）制成
轴采用不锈钢 1.4301(AISI 304) 或 1.4462 (AISI 318LN) 制成（具体取决于结构形式）
机械密封 1.4404(AISI 316L) 下方的套筒
由 EPDM 制成的 O 形圈（根据要求提供 FKM 密封件）
外套筒由不锈钢 1.4301(AISI 304) 制成
Helix V2–16:PN 16 带椭圆法兰，PN 25/PN 40 带圆法兰，符合 ISO 2531 和 ISO 7005 标准（根据要求提供卡箍联结器）
Helix V 22 – 52:PN 16/PN 25/PN 40 圆法兰，符合 ISO 2531 和 ISO 7005 标准
Helix V 2 – 16 (EPDM): -30 至 +120 °C（根据要求提供 130 °C）
Helix V 2 – 16 针对腐蚀性液体 (FKM)：-15 至 +90 °C
Helix V 22 – 52 (EPDM): -20 至 +120 °C（根据要求提供 130 °C）
Helix V22–52 针对腐蚀性液体 (FKM)：-15 至 +90 °C
≤ 4 kW 230 V/400 V; Δ/Y
> 4 kW 400 V/690 V; Δ/Y
电气连接：
3~400 V (±10 %), 50 Hz
• 1~ 230 V (±10 %), 50 Hz, 仅限 Wilo-Helix V 2、4、6、10
流体温度范围：
最大工作压力：16/25/30 bar
最大入口压力 10 bar
防护等级：IP55
最高环境温度：-15 °C 至 +50 °C（根据要求扩展温度范围）
可用规格：
防腐蚀叶轮、导轮和蜗壳
供水和升压
工业循环系统
生产用水
闭合式冷却回路
消防设备
清洗系统
灌溉系统
