特点/产品优势
高效 EC 电机，能效等级为 IE5，符合 IEC 60034-30-2 标准
集成电子控制装置“高效驱动”
经过试验并且可靠的绿色按钮技术和清晰排列的显示屏，使操作变得简单
便于操作的“X-Seal”集装式机械轴封和易拆卸短节（自 5.5 kW 起），易于快速维护
可灵活集成至楼宇自动化
水泵获得饮用水许可，接触介质的零件由不锈钢制成（EPDM 型）
结构型式

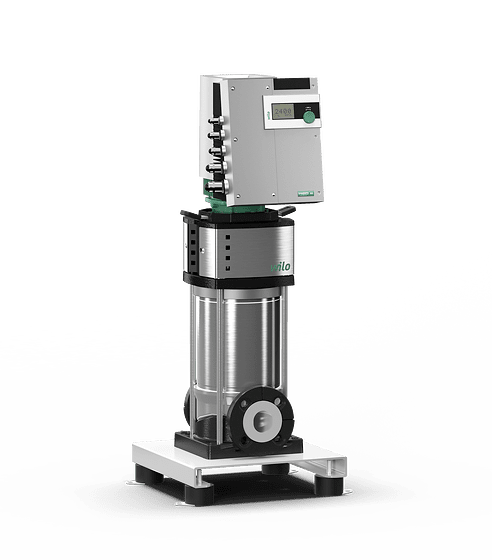

不带自吸的高效全不锈钢高压多级离心泵，具有能效等级为 IE5 的 EC 电机，符合 IEC 60034-30-2 标准，采用立式结构，配有集成高效驱动和串联式连接
应用
供水和升压
工业循环设备
生产用水
闭合式冷却回路
洗涤设备
灌溉
设备/功能
叶轮、导向叶片装置和分级壳体由防腐蚀材料制成
型号代码
示例： | Helix EXCEL 22 02/2 - 1 / 16 / E / KS |
Helix EXCEL | 串联结构形式的立式高压多级离心泵（数控） |
22 | 流量，m3/h |
02 | 叶轮数 |
2 | 已切削叶轮数 |
1 | 水泵材料 |
1 = 水泵壳体为 1.4301 (AISI 304)，水力部件为 1.4307 (AISI 304L)；底座为电泳涂层 EN-GJL 250；[仅限 Helix EXCEL 16..及更小型号] | |
2 = 水泵壳体为 1.4404 (AISI 316L)，水力部件为 1.4404 (AISI 316L)，底座为电泳涂层 EN-GJL 250 | |
3 = 水泵壳体为 EN-GJL-250 （电泳涂层），水力部件为 1.4307 (AISI 304L)；[仅限 Helix 22..及更大型号] | |
16 | 最大工作压力，bar |
16 = 16 bar（PN 16 法兰） | |
25 = 25 bar（PN 25 法兰） | |
E | 密封垫类型 E = EPDM V = FKM |
K | 集装式机械轴封 |
S | 联轴器护罩与水泵的抽吸和压力喷嘴平行 |
技术数据
电路连接：
3~ 50 Hz：400 V +/-10 %
3~ 60 Hz：380 V +/-10 %
3~ 60 Hz：480 V +/-10 %
流体温度范围：
Helix EXCEL 2 – 16 (EPDM)：-30 °C 至 +120 °C
Helix EXCEL 2 – 16 适用于腐蚀性介质 (FKM)：-15 °C 至 +90 °C
Helix EXCEL22 – 36 (EPDM)：-20 °C 至 +120 °C
Helix EXCEL22 – 36 适用于腐蚀性介质 (FKM)：-15 °C 至 +90°C（-30 °C 至 +120 °C，可应要求提供 EPDM 密封垫）
最大工作压力：16/25 bar
防护等级：IP55
最高环境温度：-15 °C 至 +50 °C（可应要求扩展温度范围）
可用型号：
Helix EXCEL 2 – 16：根据 ISO 2531 和 ISO 7005 的要求，PN 16 配椭圆法兰，PN 25 配圆法兰
Helix EXCEL 22 – 36：根据 ISO 2531 和 ISO 7005 的要求，PN 16 和 PN 25 配圆法兰
材料
Helix EXCEL 2、4、6、10、16：
标准型号
叶轮、分级壳体和导向叶片装置由不锈钢 1.4307 (AISI 304L) 制成
水泵壳体由不锈钢 1.4301 (AISI 304) 制成
底座和联接架由 EN-GJL-250（电泳涂层）制成
轴由不锈钢 1.4301 (AISI 304) 或 1.4462 (AISI 318LN) 制成（视型号而定）
机械密封下方的套筒由 1.4404 (AISI 316L) 制成
O 形圈由 EPDM 制成（可应要求提供 FKM 密封垫）
外套筒由不锈钢 1.4301 (AISI 304) 制成
适用于腐蚀性介质
叶轮、分级壳体和导向叶片装置由不锈钢 1.4404 (AISI316L) 制成
水泵壳体由不锈钢 1.4404 (AISI 316L) 制成
轴由不锈钢 1.4404 (AISI 316L) 或 1.4462 (AISI318LN) 制成（视型号而定）
机械轴封下方的套筒由 1.4404 (AISI 316L) 制成
O 形圈由 FKM 制成（可应要求提供 EPDM 密封垫）
外套筒由不锈钢 1.4404 (AISI 316L) 制成
Helix EXCEL 22、36、52：
标准型号
分级壳体、叶轮、导向叶片装置由不锈钢 1.4307 (AISI 304L) 制成
水泵壳体由不锈钢 1.4301 (AISI 304) 或电泳涂层灰口铸铁 EN-GJL 250 制成；Helix V 22 的活套法兰由电泳涂层灰口铸铁 EN-GJL 250 制成 / Helix EXCEL 36-52 的活套法兰由 EN-GJS 400 制成
轴由不锈钢 1.4057 (AISI 431) 制成
机械密封下方的套筒由 1.4404 (AISI 316L) 制成
O 形圈由 FKM 制成（可应要求提供 EPDM 密封垫）
外套筒由不锈钢 1.4301 (AISI 304) 制成
适用于腐蚀性介质
分级壳体、叶轮、导向叶片装置由不锈钢 1.4404 (AISI 316L) 制成
水泵壳体由不锈钢 1.4409 (AISI316L) 制成；Helix EXCEL 22 的活套法兰由电泳涂层灰口铸铁 EN-GJL 250 制成 / Helix EXCEL 36-52 的活套法兰由 EN-GJS 400 制成。
底座由不锈钢 1.4301 (AISI 304) 制成
轴由不锈钢 1.4404 (AISI316L) 或 1.4462 (AISI 318LN) 制成（视型号而定）
机械轴封下方的套筒由 1.4404 (AISI 316L) 制成
O 形圈由 FKM 制成（可应要求提供 EPDM 密封垫）
外套筒由不锈钢 1.4404 (AISI 316L) 制成
出厂状态
Helix EXCEL 高压多级离心泵
安装及操作说明
Helix EXCEL 2 – 16（配椭圆法兰的 PN 16 型号）：反向法兰由不锈钢制成，带有相应的螺钉、螺母和密封垫
客服1
