特点/产品优势
系统坚固耐用，采用 Helix VE 系列不锈钢高压离心泵，内置有控制范围介于 25 Hz 到 60 Hz 的超大变频器
水力部件经过压力损失优化处理，并且通过可变的压力控制 (p-v) 和并行的同步转速控制实现最优的负载设置，节能效果出色
集成的过载保护、干转保护和具有自动关闭功能的低水位断流开关柜等保护功能以及通过用于连接 SCADA 的可选接口进行监控和泄漏检测，水泵可靠性极高
采用配有液晶显示屏的 SCe 控制器，并能通过旋钮简化导航和设置工作，控制精度极佳
可通过标配的 Modbus RTU 集成到楼宇自动化系统
所有与流体接触的部件均适用于饮用水
结构型式

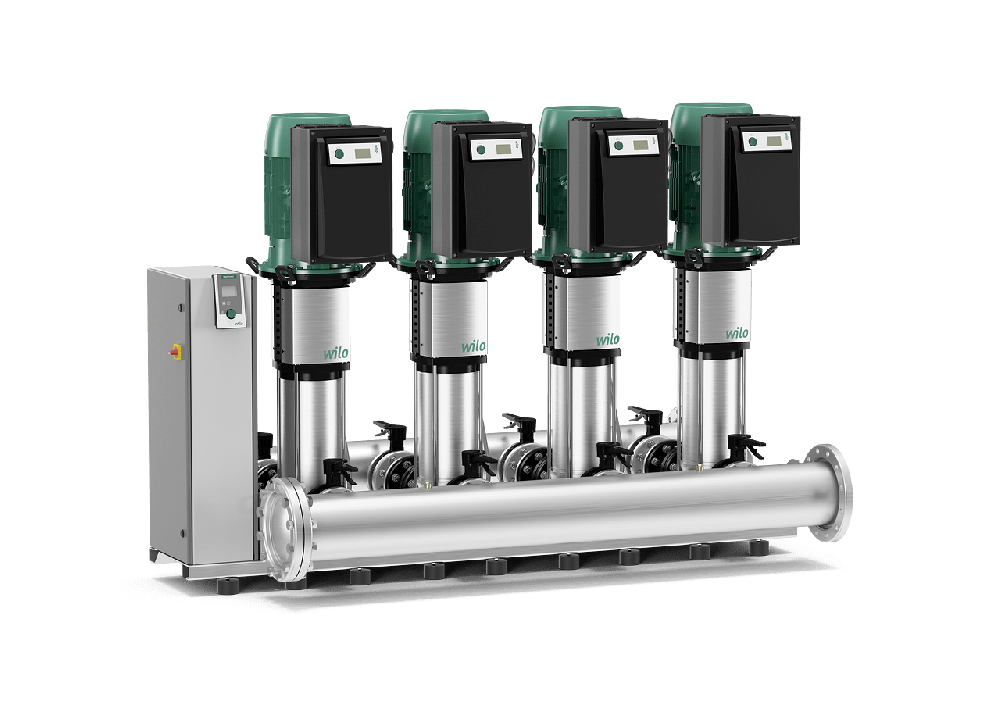

即连即用的高效供水系统，配有 2 至 4 台并行切换、立式安装的 Helix VE 系列不带自吸的不锈钢高压多级离心泵，同时每台水泵均配有集成风冷变频器。装配 Smart Controller SCe 的设备。
应用
进气模式下全自动供水，在公共供水网中，用于连接蓄水罐或压力管的升压设备，适用于市政、商业、工业和个人应用（例如自来水公司、手工作坊和工业企业、住宅、商业和公共楼宇、行政大楼、酒店、医院）。
包含符合 DIN 1988 和 DIN EN 806 标准的备用水泵。
允许的流体通常是指不会对所用材料产生化学或机械侵蚀且不含任何磨蚀性材料或长纤维物质的水，例如：
饮用水（检查材料部分的饮用水许可）
冷却水
生产用水
消防用水（消防设备除外，符合 DIN 14462 标准，并经当地消防部门许可）
设备/功能
Helix VE 2 结构系列至 Helix VE 52 结构系列的每个设备均配有 2-4 台水泵，带 IE4 等效标准电机，通过每台水泵上的集成变频器进行转速控制。
SCe 开关设备确保自动调节和控制升压设备。
完全安装在高度可调的镀锌钢结构底架上。
所有接触流体的部件都具有耐腐蚀特性。
出口侧：
截止阀
止回阀
每台水泵上的截止阀
隔膜气压罐 8 l，PN 16
压力传感器 4..20 mA
压力表
吸入端：
截止阀
压力传感器 4..20 mA
压力表
型号代码
示例： | Wilo-SiBoost Smart 4 Helix VE 2204-ES |
SiBoost | 商业区域升压设备 |
Smart | Smart Controller SCe 控制器，适用于带有变频器的水泵 |
4 | 水泵数量 |
Helix VE | 水泵系列 |
22 | 单头泵的额定体积流量 [m3/h] |
04 | 单头泵级数 |
ES | 22..、36..、52.. 系列的不锈钢型号 |
技术数据
电源连接：
3~400 ±10 %, 50 Hz
3~380 ±10 %, 60 Hz
最高介质温度 +60 °C（+70 °C 可选）
最高环境温度 40 °C
工作压力 16 bar（25 bar 可选）
入口压力 10 bar
公称连接直径：
出水口侧 R 1½" - DN 200
入口侧 R 1½" – DN 200
转速范围 1500 – 3500 1/min
防护等级 IP54
根据电机功率和 EVU 规定，在电源侧 A、AC 3 安装保险丝
材料
Helix VE6":2-16m³/h
水泵壳体由 1.4301 [AISI 304] 制成
水力部件由 1.4307 [AISI 304L] 制成
EPDM 密封垫
非集装式，除电机功率超过 7.5 kW 的泵
Helix VE8":22-52m³/h
水泵壳体由 EN-GJL-250 制成，电泳涂层灰口铸铁，ACS/WRAS 认证
水力部件由 1.4307 [AISI 304L] 制成
EPDM 密封垫
非集装式，除电机功率超过 15 kW 的泵
ES 规格：不锈钢结构
水泵壳体由 1.4301 [AISI 304] 制成
水力部件由 1.4307 [AISI 304L] 制成
可根据要求提供其他泵型：
集装式或非集装式
PN 25
FKM（氟橡胶）密封垫
水泵壳体采用不锈钢制成，水力部件由 1.4404 [AISI 316L] 制成
类型
底架：镀锌钢，含高度可调的减振器，可全面隔离结构噪音并集成吊点和电缆导向装置。
管道工程：所有管道工程管路均由不锈钢制成，适用于连接所有常见管道材料。管道工程根据升压设备的整体液压性能进行设计
水泵：使用 2 至 4 台并行切换的 Helix VE 2 至 Helix VE 52 结构系列水泵。安装在水泵电机上的气冷变频器可为该系列的所有水泵实现 25 Hz 至 60 Hz 的连续变速控制。
针对 6"水泵 Helix VE 2、4、6、8、10、16：接触流体的所有水泵部件均由不锈钢制成，拥有 KTW/WRAS/ACS 认证。
针对 8" 水泵：Helix VE 22、36、52：接触介质的所有部件均默认由不锈钢和灰口铸铁制成，KTL 涂层，拥有 ACS / WRAS 认证。不锈钢 ES 结构，拥有 KTW/WRAS/ACS 认证。
阀门：每个水泵的吸入侧和出口侧都安装有带 DVGW 认证标志的标准截止阀，压力侧装有通过 DVGW/KTW 认证的止回阀。
薄膜压力罐：8 l/PN 16，安装在排放侧，配有由丁基橡胶制成的膜片，获得 DVGW/KTW 的批准，完全符合食品安全法的安全规定；用于测试和检验目的，配有带排水和通流管件的截止球阀，获得 DVGW/KTW 的批准，符合 DIN 4807 的规定。
压力监控：2 个压力传感器：4..20 mA，分布在压力侧和吸入端。
压力显示：压力表分布在吸入侧和出水口侧。
操作面板：标配 LC 显示屏的 Smart Controller SCe。
可应要求，提供其他规格
出厂状态
由厂方负责安装的即连即用型升压设备，已经过功能性和密封性检查
包装
安装及操作说明
